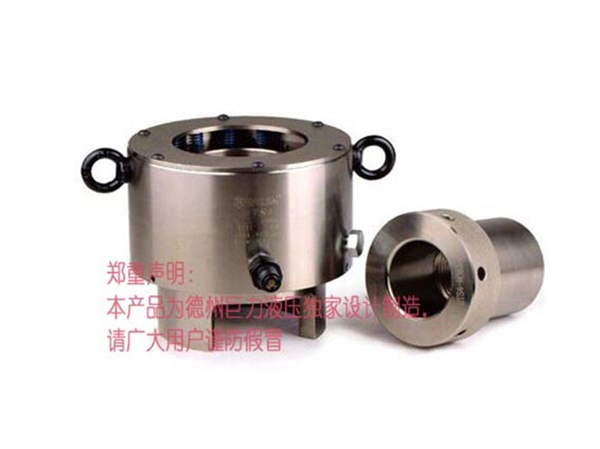

名稱：HTS液壓螺栓拉伸器
詳細信息
螺栓拉伸器
巨力公司在液壓拉伸的研發和制造方面處于國內領先地位。在經驗雄厚的技術隊伍支撐下，證實了我們可以為客戶提供整套螺栓工程個性化解決方案的能力，不僅能夠提供正確的預定載荷，還可以對多個螺栓同時緊固。
巨力液壓拉伸器是快速、正確的工具，它為螺栓的緊固提供了簡單、安全、經濟的方法。多年來在造船、石油化工、電力、冶金、橋梁、鐵路和重型機械等工業領域的應用經驗證實它是特別很是可靠的，尤其是在污染緊張或空間受到限定的工作環境中，液壓拉伸裝配更是其他工具難以替換的。
A．液壓拉伸器工作原理
液壓拉伸器重要用于各種規格螺栓的定值緊固和拆卸。液壓拉伸器的工作原理是行使液壓油缸直接對螺栓施加外力，使被施加力的螺栓在其彈性變形區內被拉長，螺栓直徑微量變形，從而使螺母易于松動。
液壓拉伸器安裝螺栓中軸線的位置，用于對螺栓進行軸向拉伸，實現螺栓必要的拉伸量，而正是螺栓的這種拉伸量決定了螺栓緊固所需的夾緊力。螺栓受到拉伸時，螺母會與法蘭接觸面離開開來，液壓拉伸器下端有一個開口，供操作人員人工轉動螺母，通常螺母的轉動是通過一根金屬撥棍來撥動六角螺母外的一個撥圈來實現的（或直接撥動圓螺母）。卸掉液壓拉伸器中的油壓后，螺母和接合面緊貼，從而將螺栓的軸向形變鎖住，也就是將剩余的螺栓載荷鎖在螺母里。
對螺栓施加的載荷與液壓缸中的油壓成正比關系，如許的設計能夠特別很是正確地留住有用載荷。因為載荷直接施加在螺栓上，且所有作用力都用于螺栓拉長，因此載荷產生所需的空間可以達到小。
B．拉伸器特點
● 拉伸體例不受螺栓潤滑結果和螺紋摩擦大小的影響，可以得到更為正確的螺栓載荷。
● 可對多個螺栓進行同步拉伸，使整圈螺栓受力均勻，得到均衡的載荷。
● 因為采用先輩的超高壓技術，可以在很小的空間內完成螺栓的拆裝。
● 拉伸體例對螺栓進行緊固得到的剩余載荷和有用載荷要比力矩體例更大。
● 拉伸體例更適用于緊固精度要求較高的接合應用，它能使法蘭受力均勻地實現接合，真正地防止走漏。
C.YZLS系列拉伸器結構
巨力液壓拉伸器一樣平常根據不同工況來選型。
YZLB系列是通俗型拉伸器，用于單種規格的螺栓，重要由帶拉伸頭的液壓缸和支持橋兩大部分組成。
YZLS系列是互換型拉伸器，對于相近規格的螺栓，一個油缸可配幾種拉伸頭，重要由拉伸頭、液壓缸和支持橋三大部分組成。
D、YZLS系列拉伸器工作壓力：63MPA-200MPA
| 型號 |
適用螺栓 (mm) |
大負載 | 尺寸 | 重量 (Kg) | |||||
| A | B | C | D | E | F | ||||
| YZLS20-22 | M20 | 155 | 66.0 | 25.0 | 62.0 | 34.5 | 91.5 | 129.0 | 1.3 |
| M22 | 25.0 | 62.0 | 34.5 | 91.5 | 132.0 | ||||
| YZLS24 | M24 | 282.74 | 85.0 | 31.9 | 68.0 | 43.0 | 112.0 | 155.0 | 3.5 |
| YZLS24-36 | M24 | 486.67 | 109.0 | 30.0 | 75.0 | 38.0 | 117.0 | 161.0 | 5.5 |
| M27 | 30.0 | 75.0 | 38.0 | 117.0 | 161.0 | ||||
| M30 | 30.2 | 80.0 | 41.0 | 120.0 | 169.30 | ||||
| M33 | 36.9 | 88.0 | 44.0 | 123.0 | 175.0 | ||||
| M36 | 38.3 | 96.0 | 47.0 | 126.0 | 181.0 | ||||
| YZLS33-42 | M33 | 661.03 | 126.0 | 36.9 | 88.0 | 44.0 | 127.0 | 176.0 | 7.0 |
| M36 | 38.3 | 96.0 | 47.0 | 130.0 | 182.0 | ||||
| M39 | 42.0 | 96.0 | 50.4 | 133.0 | 184.0 | ||||
| M42 | 41.1 | 108.0 | 53.5 | 136.0 | 195.0 | ||||
| YZLS39-48 | M39 | 1048.62 | 147.0 | 42.0 | 113.0 | 50.0 | 134.0 | 195.0 | 10.0 |
| M42 | 45.5 | 113.0 | 53.5 | 137.0 | 202.0 | ||||
| M45 | 52.1 | 118.0 | 57.0 | 141.0 | 208.0 | ||||
| M48 | 51.0 | 114.0 | 60.0 | 144.0 | 214.0 | ||||
| YZLS52-56 | M52 | 1413.72 | 174.0 | 52.0 | 132.0 | 63.0 | 152.0 | 223.0 | 15.0 |
| M56 | 58.0 | 138.0 | 69.5 | 158.0 | 235.0 | ||||
| YZLS56-68 | M56 | 1590.43 | 188.0 | 58.0 | 138.0 | 69.5 | 158.0 | 237.0 | 17.0 |
| M60 | 58.0 | 138.0 | 69.5 | 158.0 | 250.0 | ||||
| M64 | 63.2 | 153.0 | 76.0 | 164.0 | 250.0 | ||||
| M68 | 76.0 | 164.0 | 82.0 | 170.0 | 263.0 | ||||
| YZLS72-76 | M72 | 2061.55 | 216.0 | 85.0 | 157.0 | 82.0 | 170.0 | 263.0 | 26.0 |
| M76 | 80.0 | 180.0 | 89.0 | 177.0 | 276.0 | ||||
| YZLS76-90 | M76 | 2544.69 | 247.0 | 80.0 | 180.0 | 89.0 | 180.0 | 279.0 | 29.5 |
| M80 | 80.0 | 180.0 | 89.0 | 180.0 | 279.0 | ||||
| M85 | 95.0 | 190.0 | 95.0 | 186.0 | 291.0 | ||||
| M90 | 102.5 | 205.0 | 101.0 | 192.0 | 304.0 | ||||
| YZLS95-100 | M95 | 3325.06 | 273.0 | 93.6 | 200.0 | 107.0 | 199.0 | 318.0 | 38.0 |
| M100 | 103.0 | 210.0 | 114.0 | 216.0 | 345.0 | ||||
| YZLS105-120 | M105 | 3834 | 308.0 | 112.0 | 225.0 | 120.0 | 216.0 | 353.0 | 49.0 |
| M110 | 112.0 | 225.0 | 120.0 | 216.0 | 353.0 | ||||
| M115 | 112.0 | 225.0 | 120.0 | 216.0 | 353.0 | ||||
通?？筛鶕?jù)客戶的現實工況條件及特別要求定制。
| 型號 | 螺紋規格 | 大拉伸力(KN) | 尺寸 | 行程 | |||||
| M | Inch | A | B | C | D | E | |||
| YZLB16 | M16 | 5/8 | 126 | 37 | 41 | 52 | 16 | 72 | 10 |
| YZLB18 | M18 | 3/4 | 172 | 40 | 46 | 62 | 18 | 76 | 10 |
| YZLB20 | M20 | 3/4 | 208 | 42 | 51 | 66 | 19 | 78 | 10 |
| YZLB22 | M22 | 7/8 | 264 | 45 | 51 | 72 | 20 | 86 | 10 |
| YZLB24 | M24 | 1 | 327 | 49 | 59 | 78 | 22 | 88 | 10 |
| YZLB27 | M27 | 1-1/8 | 448 | 55 | 65 | 88 | 25 | 93 | 10 |
| YZLB30 | M30 | 1-1/8 | 448 | 61 | 72 | 98 | 27 | 93 | 15 |
| YZLB33 | M33 | 1-1/4 | 679 | 66 | 76 | 108 | 29 | 103 | 15 |
| YZLB36 | M36 | 1-3/8 | 810 | 71 | 80 | 118 | 32 | 108 | 15 |
| YZLB39 | M39 | 1-1/2 | 810 | 77 | 89 | 118 | 34 | 112 | 15 |
| YZLB42 | M42 | 1-5/8 | 917 | 83 | 91 | 126 | 37 | 114 | 15 |
| YZLB45 | M45 | 1-3/4 | 952 | 89 | 94 | 130 | 39 | 118 | 15 |
| YZLB48 | M48 | 1-7/8 | 1151 | 94 | 102 | 142 | 42 | 122 | 15 |
| YZLB52 | M52 | 2 | 1277 | 102 | 110 | 148 | 46 | 124 | 15 |
| YZLB56 | M56 | 2-1/4 | 1455 | 106 | 119 | 160 | 49 | 138 | 15 |
| YZLB60 | M60 | 2-3/8 | 1455 | 114 | 131 | 160 | 52 | 142 | 15 |
| YZLB64 | M64 | 2-1/2 | 1794 | 120 | 131 | 178 | 55 | 151 | 15 |
| YZLB68 | M68 | 2-3/4 | 1794 | 124 | 146 | 178 | 58 | 159 | 15 |
| YZLB72 | M72 | 2-7/8 | 2116 | 130 | 146 | 192 | 62 | 173 | 15 |
| YZLB76 | M76 | 3 | 2579 | 135 | 161 | 215 | 65 | 177 | 15 |
| YZLB80 | M80 | 3-1/4 | 2579 | 142 | 161 | 215 | 68 | 197 | 15 |
| YZLB85 | M85 | 3-3/8 | 2963 | 150 | 175 | 230 | 72 | 202 | 15 |
| YZLB90 | M90 | 3-1/2 | 3506 | 160 | 177 | 250 | 77 | 218 | 15 |
| YZLB95 | M95 | 3-3/4 | 3951 | 170 | 202 | 265 | 80 | 225 | 15 |
| YZLB100 | M100 | 4 | 4573 | 178 | 212 | 285 | 85 | 225 | 15 |
通常可根據客戶的現實工況條件及特別要求定制
